Podkładki elastomerowe i folie ślizgowe

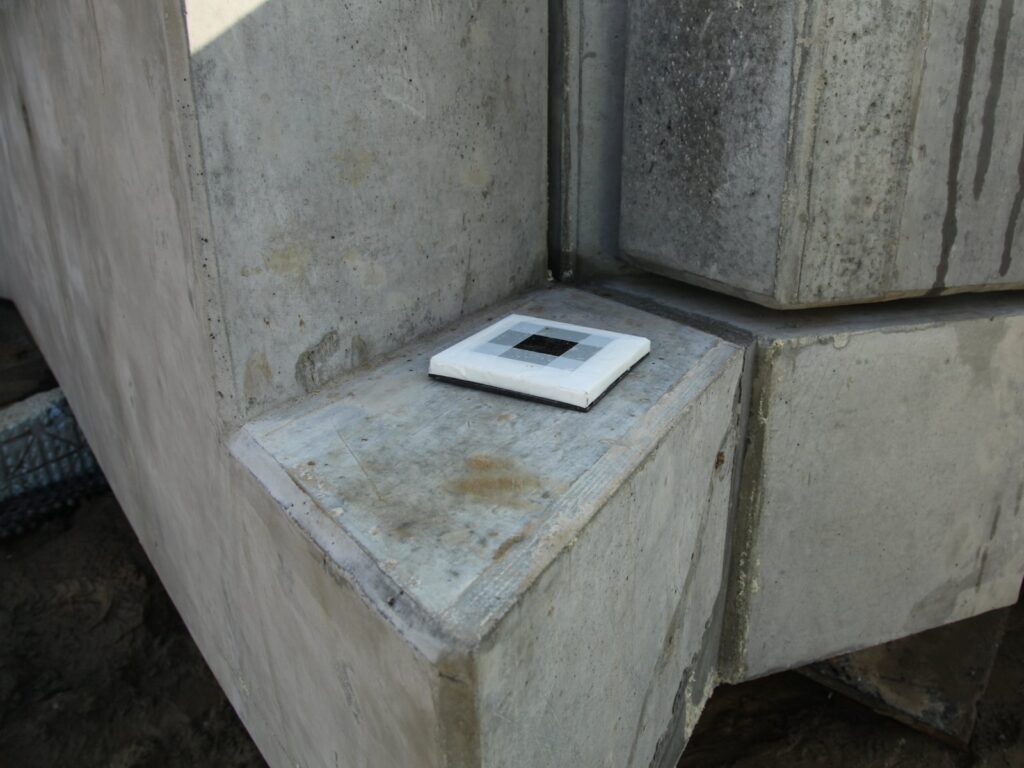

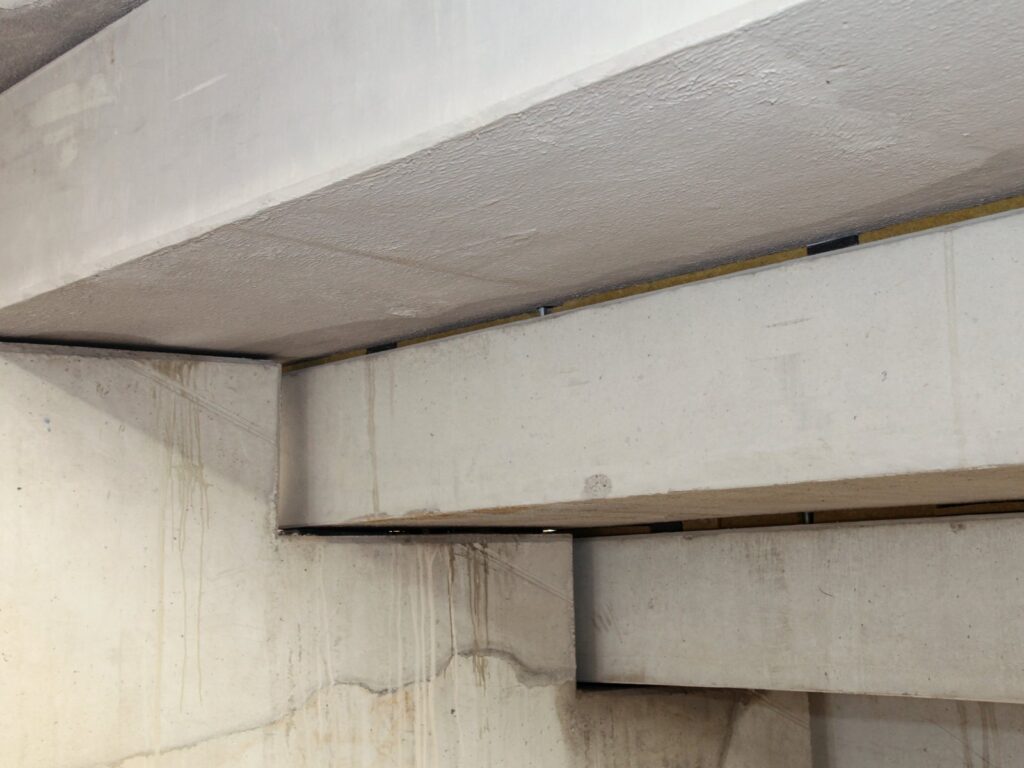

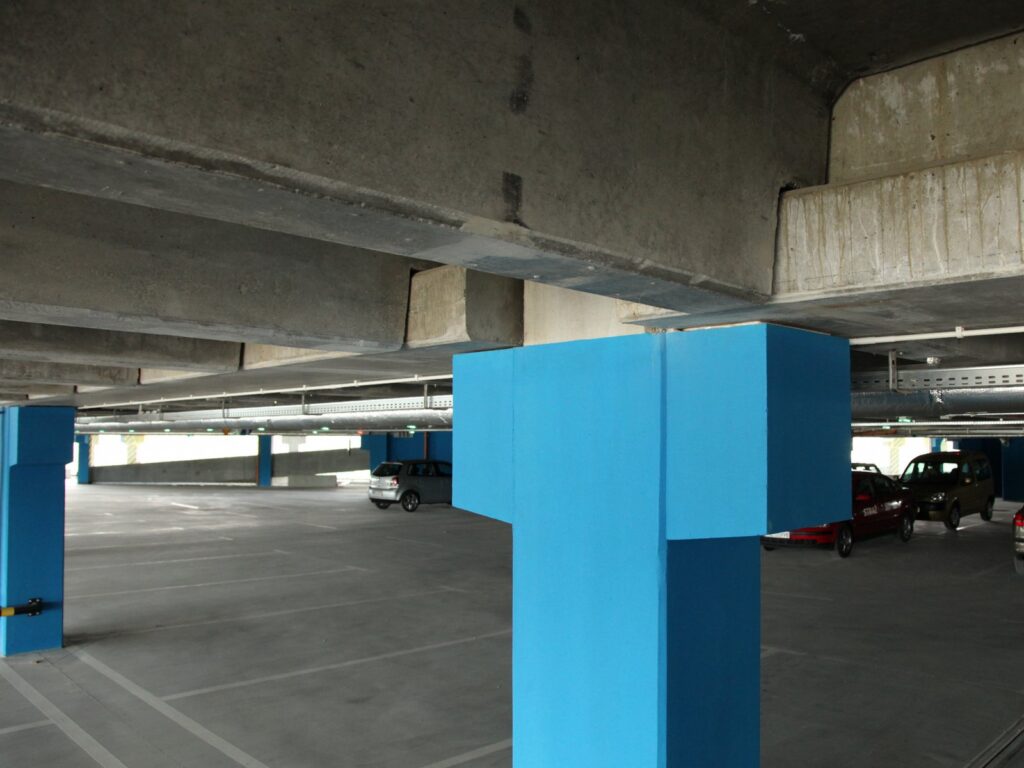

Podkładki elastomerowe wykorzystywane są do oparcia elementów prefabrykowanych oraz wykonywania tzw. przegubów w elementach monolitycznych. Ich zadaniem jest wyrównanie naprężeń w styku, zapewnienie swobodnego obrotu elementów na podporze oraz wyraźne zmniejszenie sił poziomych wywołanych: skurczem, oddziaływaniem temperatury i odkształceniem ustroju.
Ugięcie elementu opieranego oraz obrót na podporze, prowadzą do koncentracji naprężeń na krawędziach, a to z kolei może powodować ich uszkodzenia. Można temu zapobiec stosując podkładki elastomerowe.
ZALETY PODKŁADEK ELASTOMEROWYCH
– wyrównanie rozkładu naprężeń w złączu, eliminacja lokalnych koncentracji naprężeń na krawędzi elementów
– precyzyjne przekazywanie obciążeń
– zapewnienie swobodnego obrotu elementów na podporze
– radykalne zmniejszenie sił poziomych wywołanych: skurczem, oddziaływaniem temperatury i odkształceniem ustroju

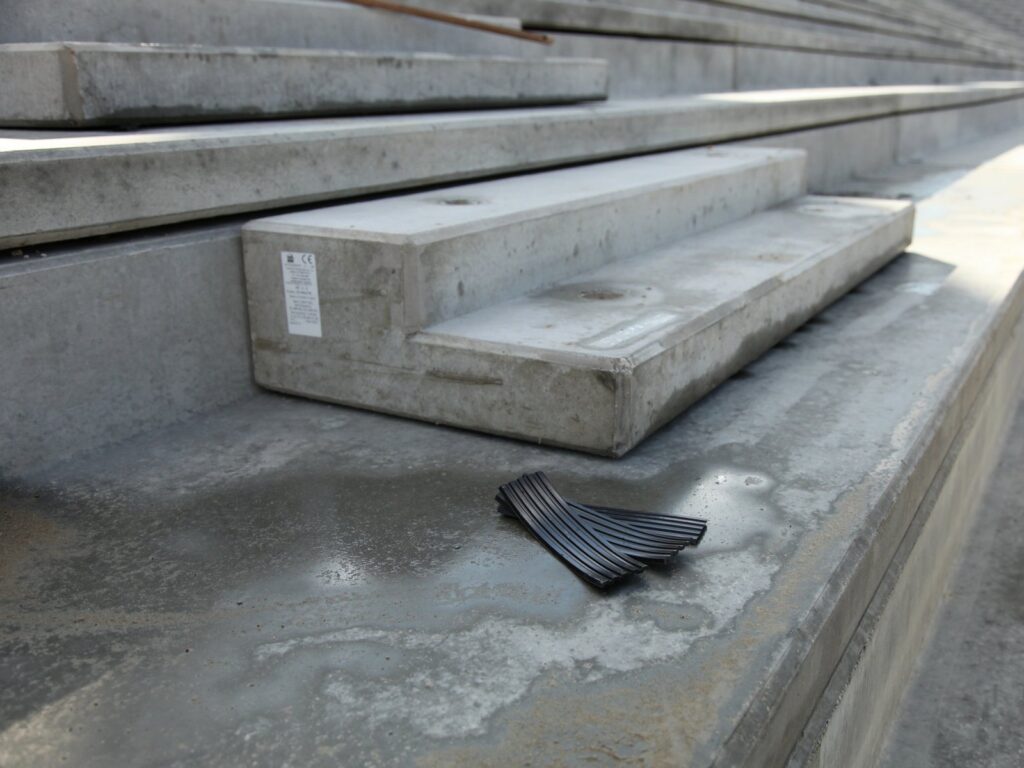

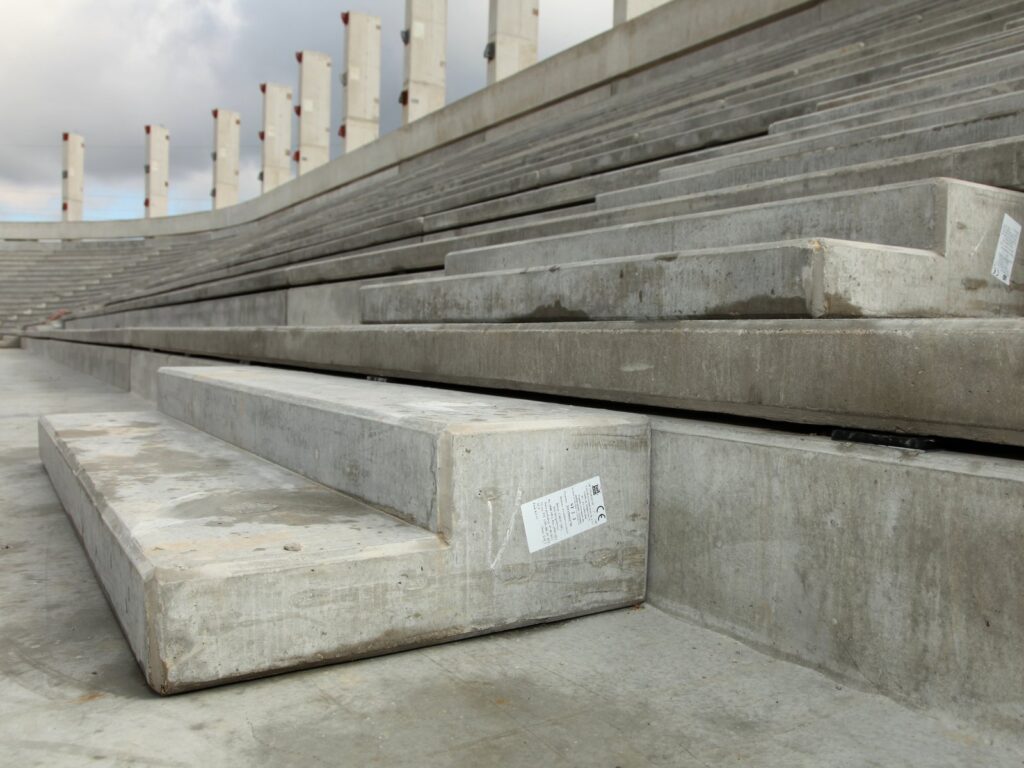

– podkładki profilowane mogą służyć jako izolacja akustyczna biegów schodowych i spoczników
– szeroki zakres dopuszczalnych naprężeń.

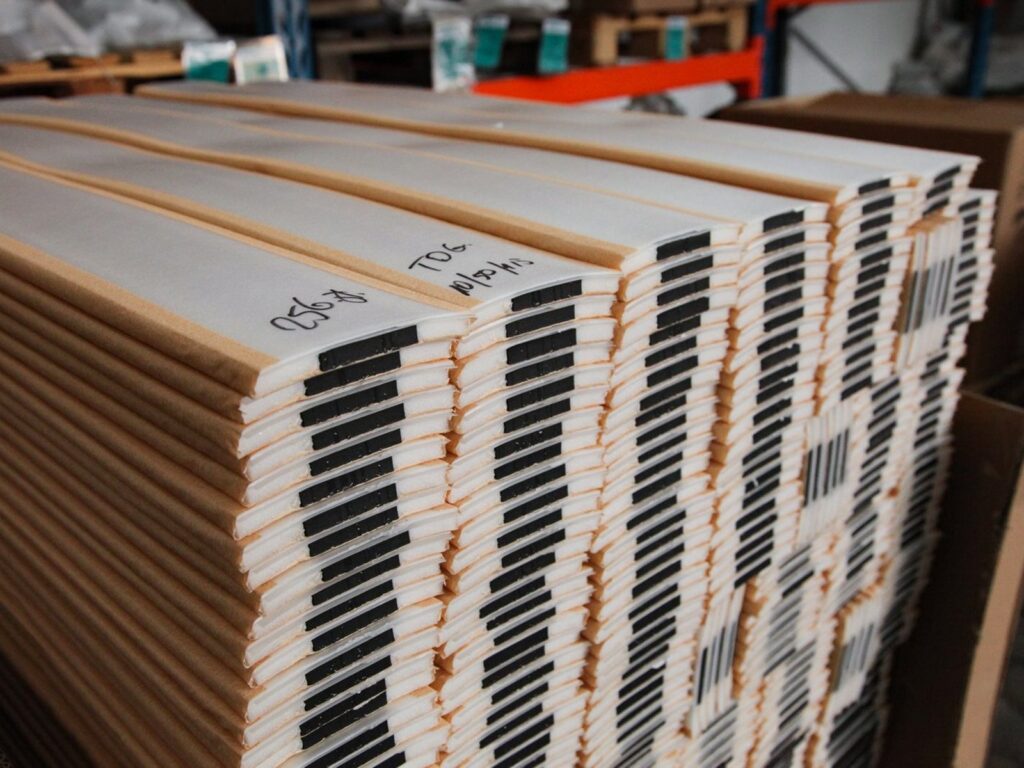

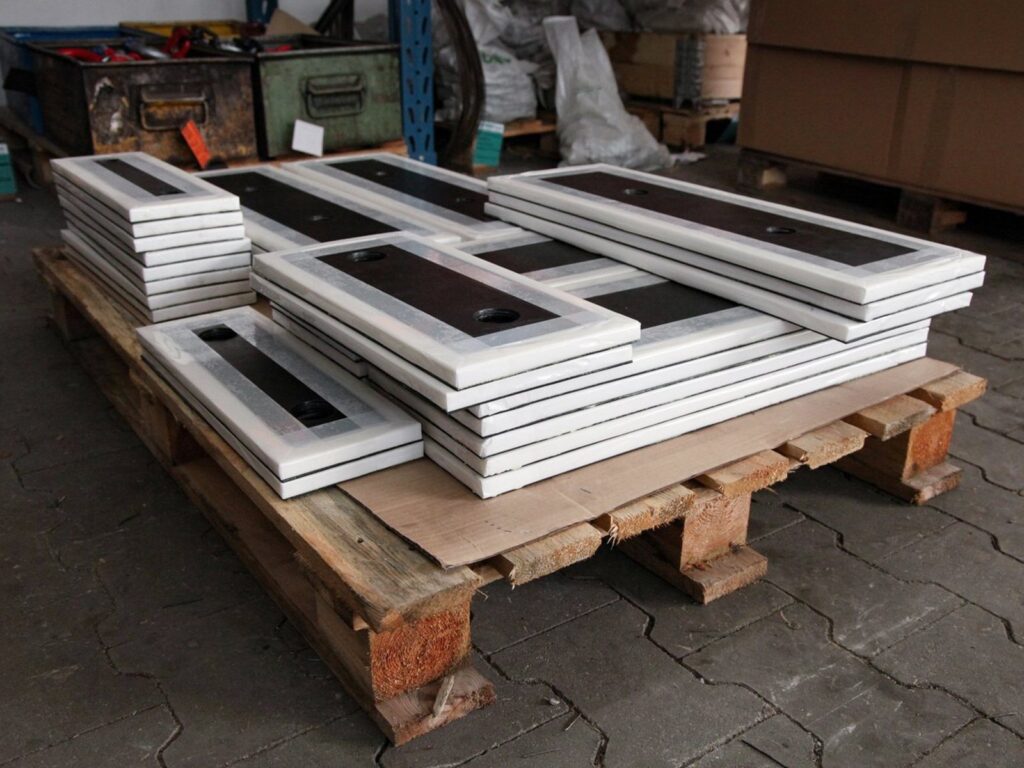

RODZAJE PODKŁADEK ELASTOMEROWYCH
Do połączeń o ograniczonym przesuwie:
– podkładki niezbrojone (punktowe i liniowe)
– podkładki niezbrojone profilowane tłumiące drgania i dźwięki (punktowe i liniowe).
Do połączeń przesuwnych:
– punktowe podkładki ślizgowe niezbrojone
– punktowe podkładki ślizgowe zbrojone
– liniowe podkładki ślizgowe niezbrojone.
Elementy izolacji akustycznej spoczników.

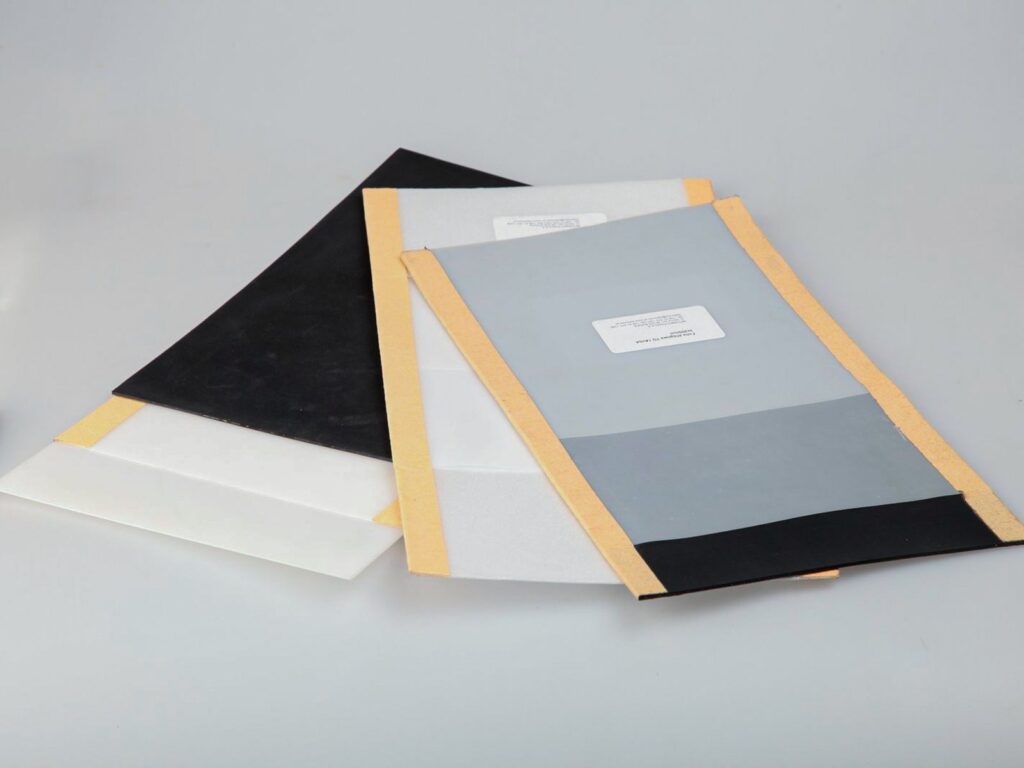

FOLIE ŚLIZGOWE
Folie ślizgowe oferowane przez firmę Forbuild to dwustronne folie na bazie HDPE przedzielone warstwą smaru. Przeznaczone są do łożyskowania dachów płaskich o niewielkiej rozpiętości i do fundamentów. Stosowane są do elementów betonowych monolitycznych i prefabrykowanych.
W przypadku układania nielaminowanych folii ślizgowych powierzchnie łożyskowania muszą być bardzo gładkie, równe i czyste, bowiem tylko wtedy będą mogły spełniać swoje funkcje. W przeciwnym razie, powinny być użyte folie ochronne, które wyrównują pozostałe nierówności powierzchni łożyskowania.
